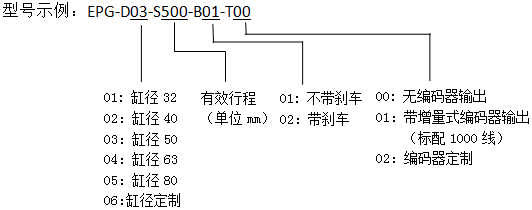

产品订货型号说明:
EPG系列电动缸参数表:
EPG系列闭环步进电动缸采用精密闭环步进电机驱动,相对于伺服电缸具有接近的高定位精度,相对更低的成本,控制方式更简便。推力80公斤—4吨,速度60mm/S-500mm/S,安装简单快捷,可与PLC、单片机、运动控制器等连接实现低成本高精度运动控制,速度与推力可定制。
缸内径mm |
32 |
40 |
50 |
63 |
80 |
|
电机规格 |
57闭环步进 |
60闭环步进 |
86闭环步进 |
110闭环步进 |
110闭环步进 |
|
电机扭矩 |
2.2N |
4N |
8.5N |
12N |
16N |
20N |
额定速度mm/s |
10mm/s- 80mm/s |
10mm/s- 130mm/s |
10mm/s-130mm/s |
10mm/s-130mm/s |
10mm/s- 130mm/s
|
10mm/s- 130mm/s |
额定推力KG |
250KG-30KG |
450KG-70KG |
950KG-150KG |
1350KG-210KG |
1800KG-280KG |
2250KG-350KG |
标准行程mm |
5-400mm |
5-400mm |
5-500mm |
5-500mm |
5-600mm |
5-800mm |
备注 |
传动螺杆可选精密滚珠丝杆或者梯形螺杆(滚珠丝杆不具备自锁能力,需配套电机抱闸装置实现自锁,如有需要请在订购时增加电机刹车选项)。 |

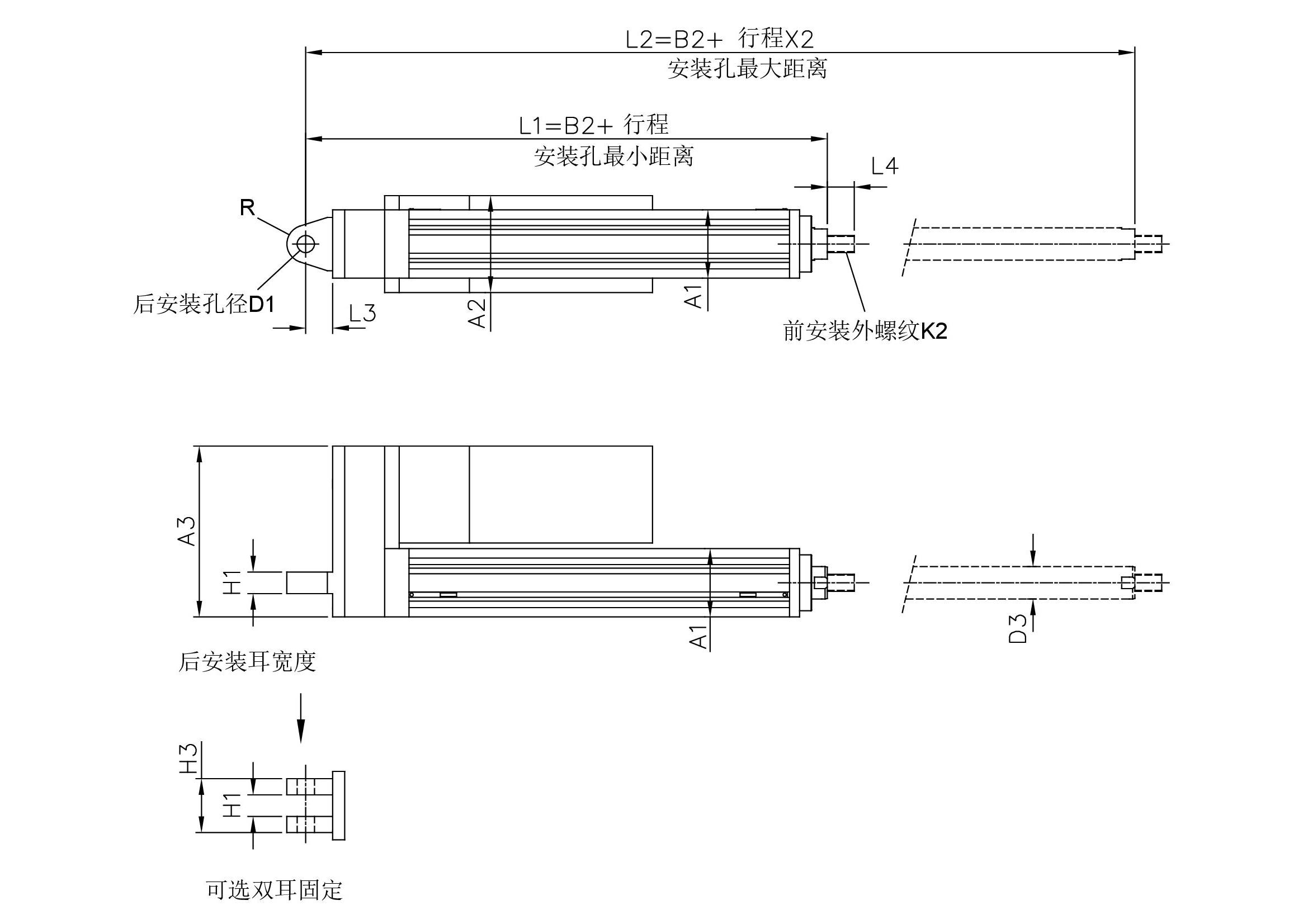

EPG系列尺寸图1:

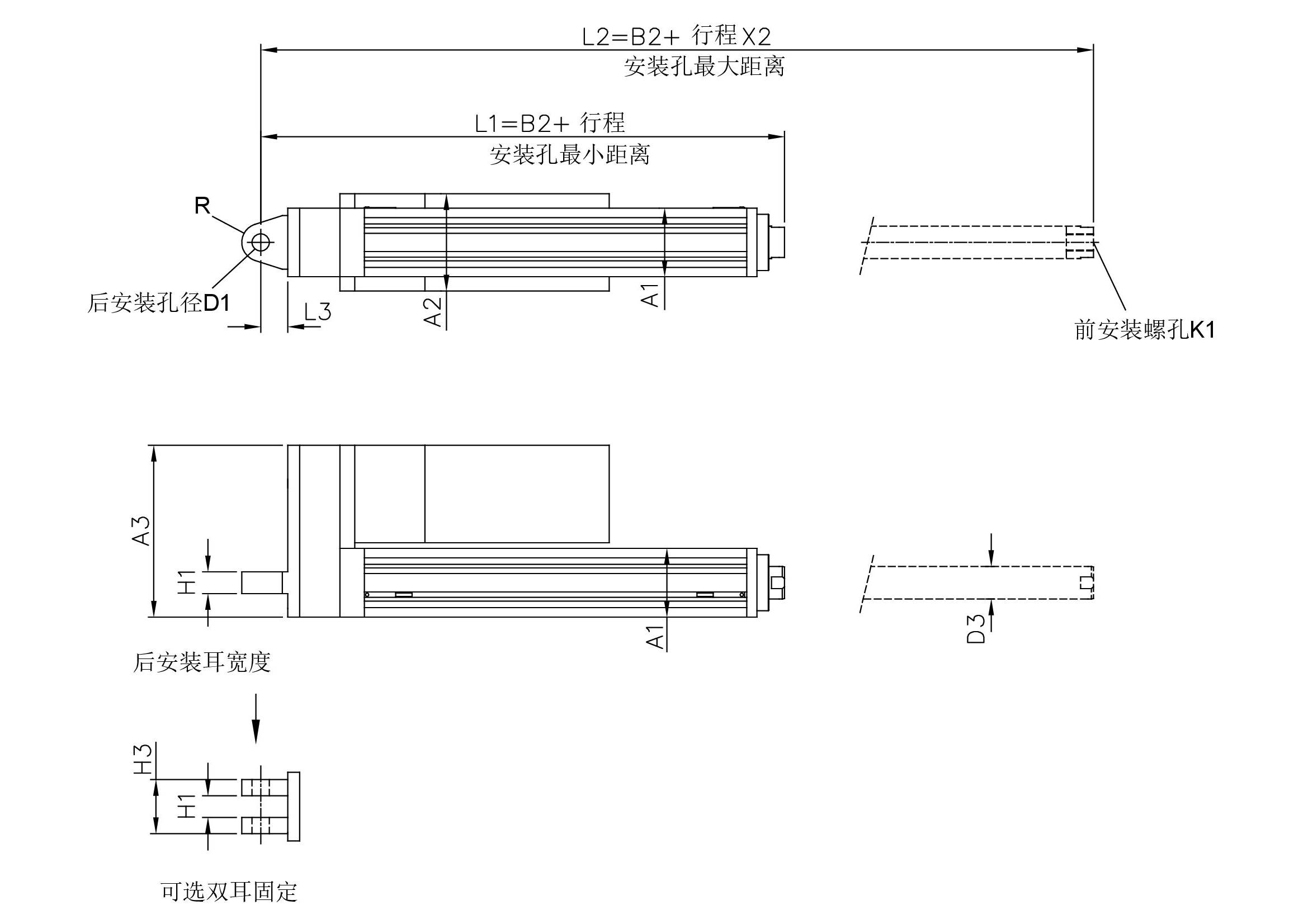

EPG系列尺寸图2:

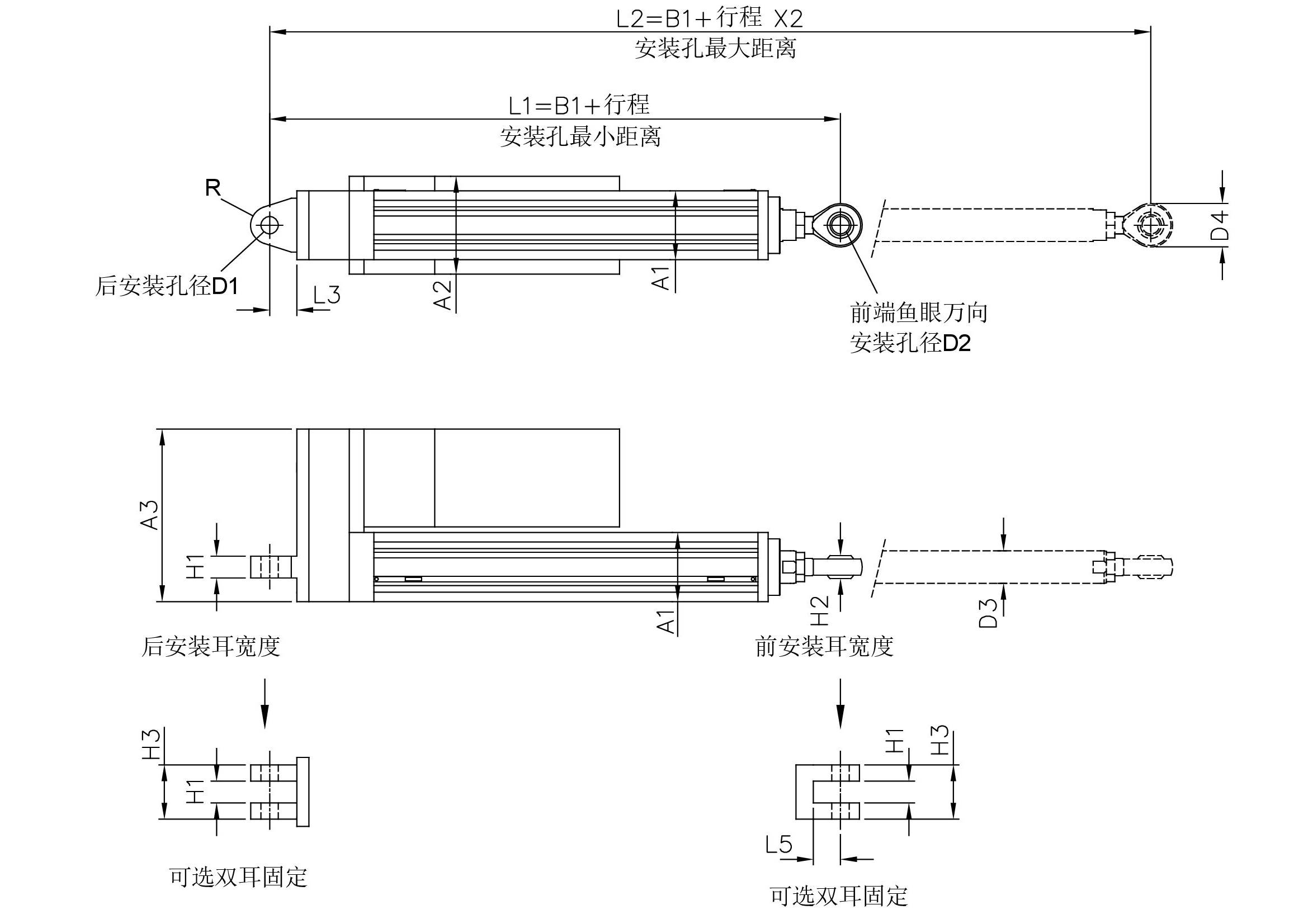

EPG系列尺寸图3:
EPG系列闭环步进电动缸规格表(单位mm):
缸内径 |
32 |
40 |
50 |
63 |
80 |
A1 |
44 |
51 |
63.5 |
75 |
93 |
A2 |
57 |
60 |
86 |
110 |
110 |
A3 |
103 |
113 |
151 |
187 |
206 |
B1 |
225 |
230 |
240 |
265 |
295 |
B2 |
190 |
195 |
200 |
215 |
230 |
D1 |
ф12 |
ф12 |
ф16 |
ф20 |
ф25 |
D2 |
ф12 |
ф12 |
ф16 |
ф20 |
ф25 |
D3 |
ф20 |
ф25 |
ф30 |
ф35 |
ф40 |
D4 |
ф32 |
ф32 |
ф40 |
ф48 |
ф60 |
H1 |
15 |
15 |
20 |
25 |
30 |
H2 |
16 |
16 |
21 |
25 |
31 |
H3 |
35 |
35 |
40 |
45 |
60 |
K1 |
M12 |
M12 |
M16 |
M20 |
M24 |
K2 |
M12 |
M12 |
M16 |
M20 |
M24 |
L3 |
20 |
23 |
25 |
30 |
35 |
L4 |
25 |
25 |
30 |
35 |
40 |
L5 |
20 |
23 |
25 |
30 |
35 |
R |
15 |
15 |
17.5 |
22.5 |
25 |
