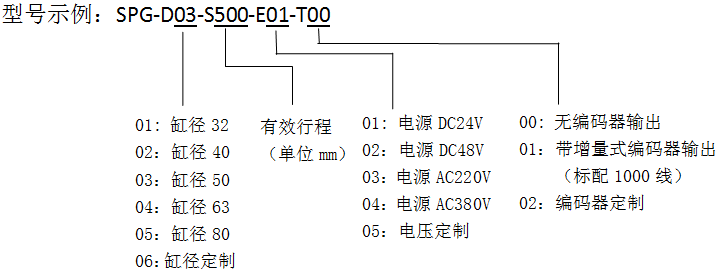

产品订货型号说明：
SPG系列高速电动缸采用无刷电机(标配断电刹车)及精密滚珠丝杆驱动，电源有DC24V，DC48V，AC220V,AC380V，功率200W-3000W。推力80公斤—4吨，速度60mm/S-500mm/S，安装简单快捷，只需接通电源及运动方向控制线路即可操作，搭配编码器及PWM控制可与PLC、单片机、运动控制器连接实现低成本运动控制,速度与推力可定制。

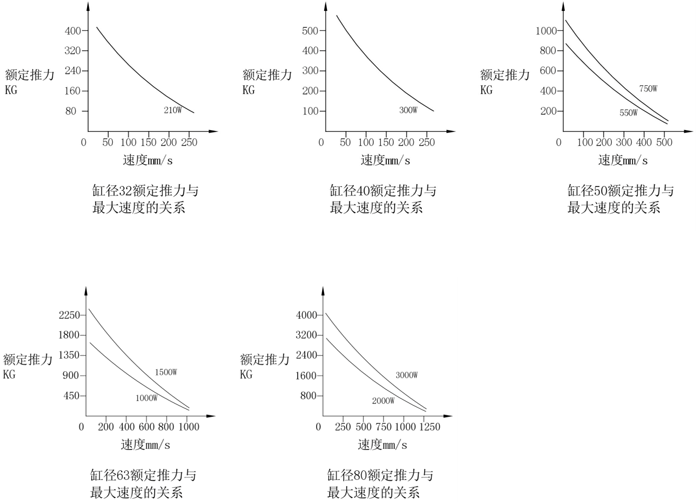

SPG系列电动缸参数表：
缸内径mm
32
40
50
功率W
210
300
550
750
电压V
DC24V/DC48V
DC24V/DC48V
DC24V/DC48V/AC220V
额定速度mm/s
60mm/s-
250mm/s
60mm/s-
250mm/s
60mm/s-500mm/s
60mm/s-500mm/s
额定推力KG
320KG,240KG,80KG
450KG,330KG,110KG
800KG,600KG,200KG,120KG
1100KG,800KG,280KG,150KG
标准行程mm
5-400mm
5-400mm
5-500mm
5-500mm
|
缸内径mm |
63 |
|
|
功率W |
1000 |
1500 |
|
电压V |
DC24V/DC48V/AC220V |
|
|
额定速度mm/s |
60mm/s- 1000mm/s |
60mm/- 1000mm/s |
|
额定推力KG |
1450KG,1100KG,380KG,190KG,100KG |
2200KG,1650KG,550KG,280KG,150KG |
|
标准行程mm |
5-600mm |
5-600mm |
|
缸内径mm |
80 |
|
|
功率W |
2000 |
3000 |
|
电压V |
AC220V |
|
|
额定速度mm/s |
60mm/- 1250mm/s |
60mm/- 1250mm/s |
|
额定推力KG |
2800KG,2100KG,700KG,350KG,180KG,150KG |
4000KG,3000KG,1000KG,500KG,250KG,200KG |
|
标准行程mm |
5-800mm |
5-800mm |

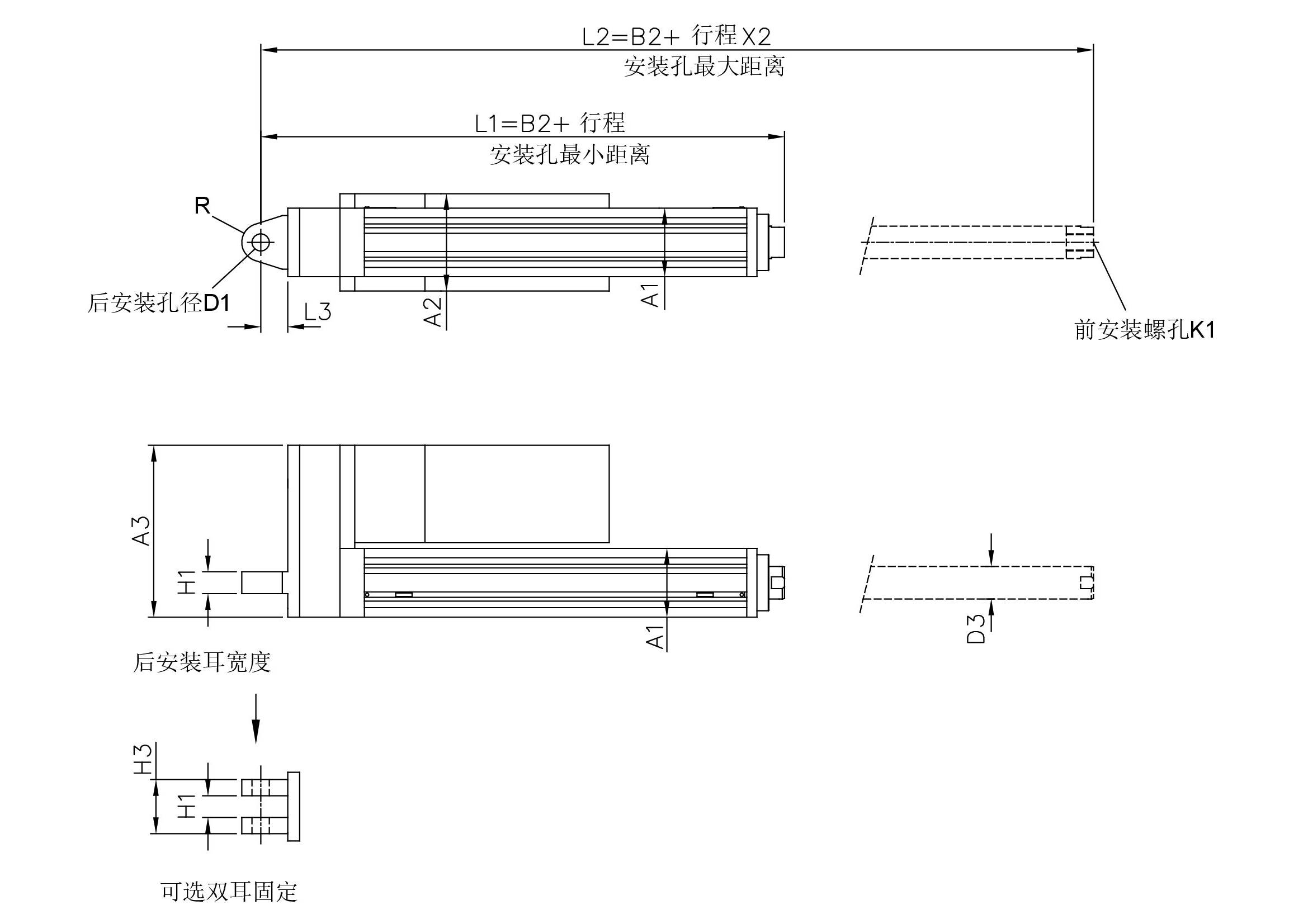

SPG系列尺寸图1：

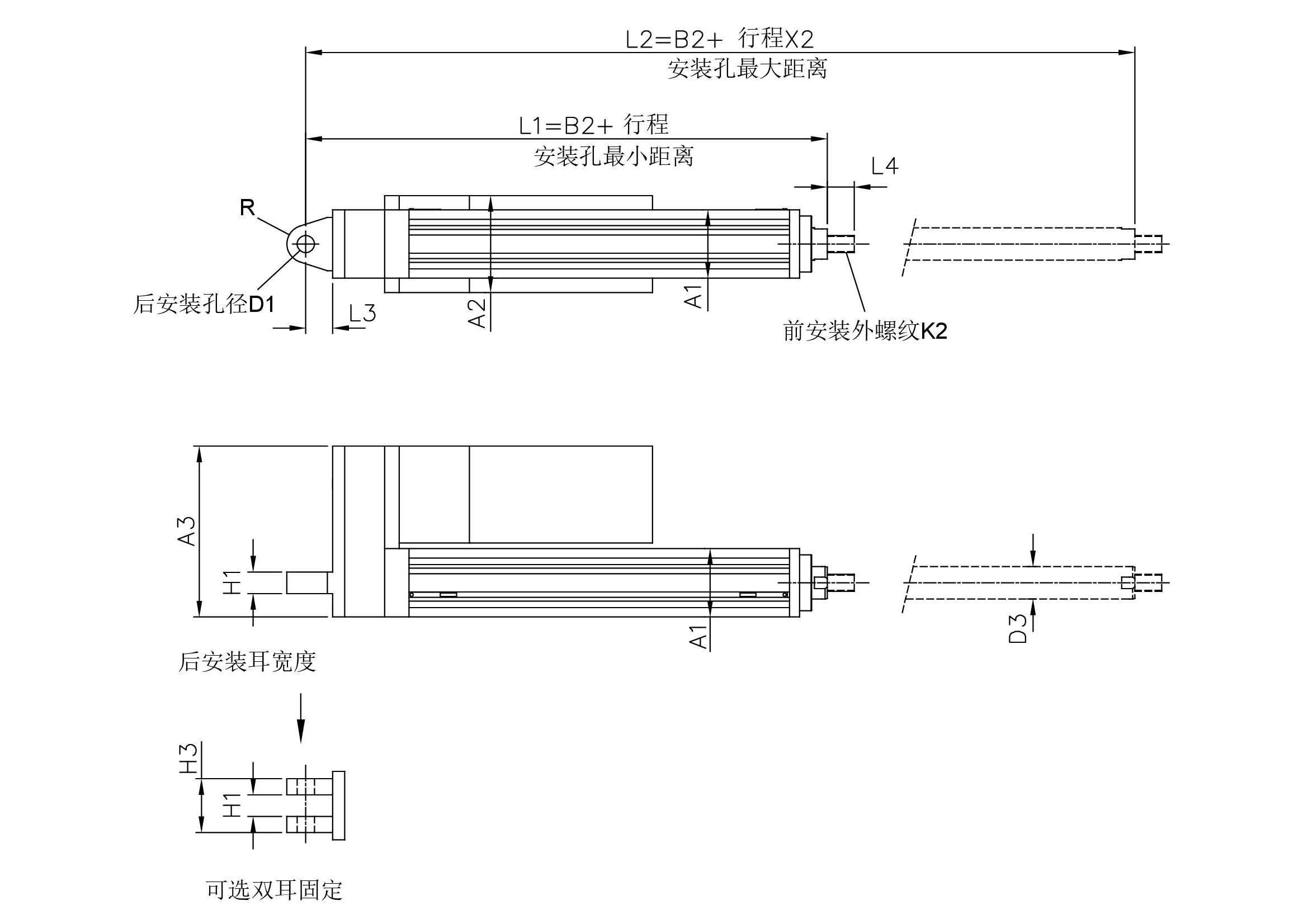

SPG系列尺寸图2：

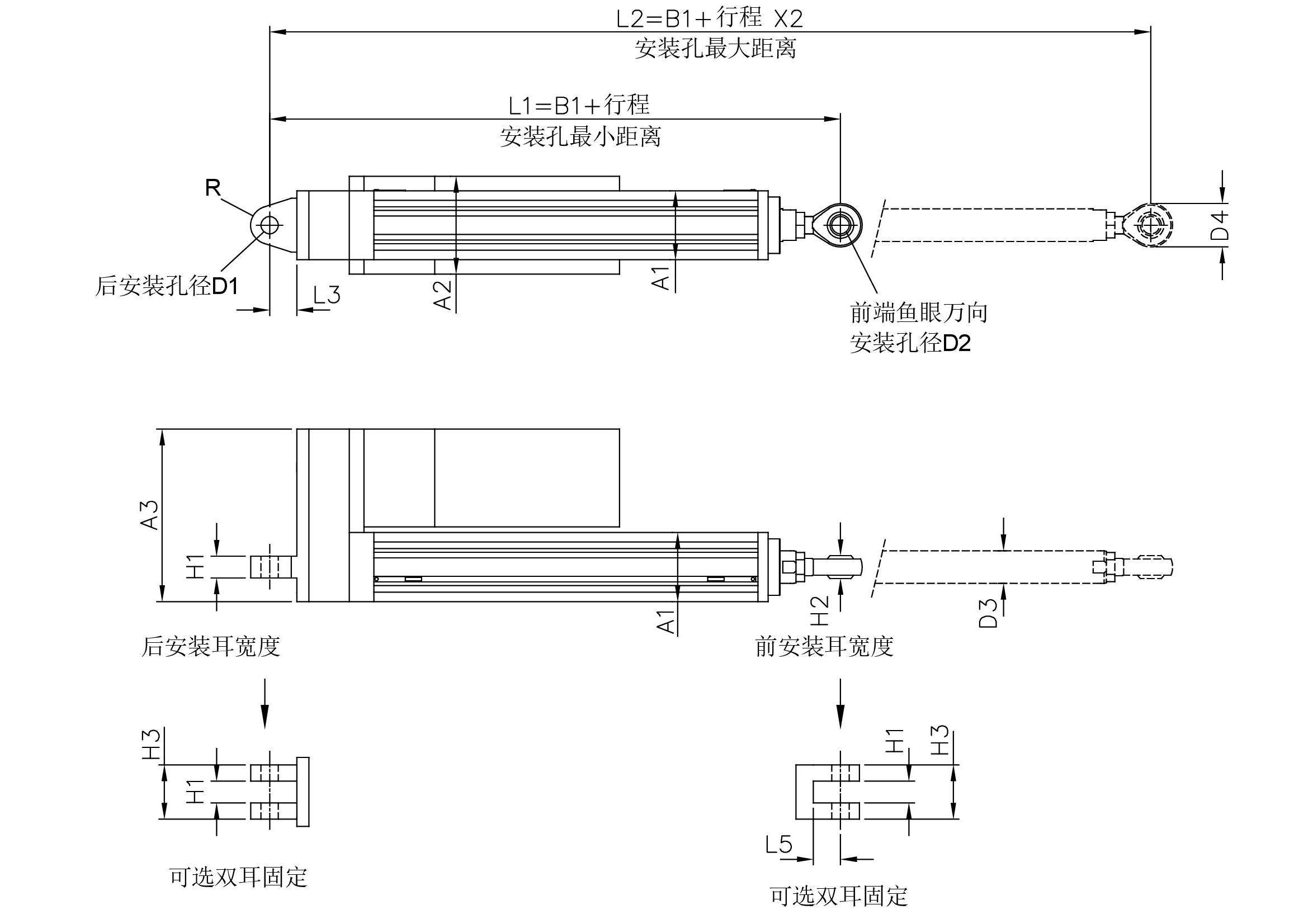

SPG系列尺寸图3：
SPG系列高速电动缸规格表(单位mm):
|
缸内径 |
32 |
40 |
50 |
63 |
80 |
|
A1 |
44 |
51 |
63.5 |
75 |
93 |
|
A2 |
57 |
60 |
86 |
110 |
110 |
|
A3 |
103 |
113 |
151 |
187 |
206 |
|
B1 |
225 |
230 |
240 |
265 |
295 |
|
B2 |
190 |
195 |
200 |
215 |
230 |
|
D1 |
ф12 |
ф12 |
ф16 |
ф20 |
ф25 |
|
D2 |
ф12 |
ф12 |
ф16 |
ф20 |
ф25 |
|
D3 |
ф20 |
ф25 |
ф30 |
ф35 |
ф40 |
|
D4 |
ф32 |
ф32 |
ф40 |
ф48 |
ф60 |
|
H1 |
15 |
15 |
20 |
25 |
30 |
|
H2 |
16 |
16 |
21 |
25 |
31 |
|
H3 |
35 |
35 |
40 |
45 |
60 |
|
K1 |
M12 |
M12 |
M16 |
M20 |
M24 |
|
K2 |
M12 |
M12 |
M16 |
M20 |
M24 |
|
L3 |
20 |
23 |
25 |
30 |
35 |
|
L4 |
25 |
25 |
30 |
35 |
40 |
|
L5 |
20 |
23 |
25 |
30 |
35 |
|
R |
15 |
15 |
17.5 |
22.5 |
25 |
